Горизонтальные циклоны

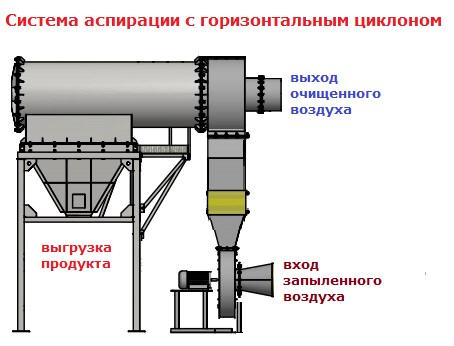

Система аспирации с горизонтальным циклоном

Циклоны являются распространенным типом пылеуловителей.

Улавливание пыли в циклонах основано на центробежной силе, поэтому циклоны можно располагать не только вертикально, но и наклонно, горизонтально и даже вертикально конусом вверх с движением газа снизу в вверх по спирали.



В основном используются циклоны в вертикальном положении, но размеры производственных цехов не позволяют использовать циклоны в стандартном исполнении, поэтому можно устанавливать циклоны  горизонтально со специальной системой выгрузки улавливаемого продукта.

Использования стандартных циклонов в специальном исполнении позволяет их использовать горизонтально, тем самым их можно разместить  в цехах с ограниченной высотой без потери эффективности.



Достоинством горизонтальных циклонов является:



- компактная конструкция;

- отсутствие конусной части циклона (которая подвержена абразивному износу).

- высокая эффективность: 95-98%.

- возможность размещения циклонов в цехах с ограниченной высотой

(уменьшение высоты циклона в 3,5 раза по сравнению с аналогичным вертикальным циклоном).

- горизонтальные циклоны можно объединять в группы, для обеспечения необходимой производительности.

- производительность горизонтальных циклонов от 1000 до 300000 м3/час.




Спроектируем  и изготовим циклоны в горизонтальном исполнении под ваши задачи.

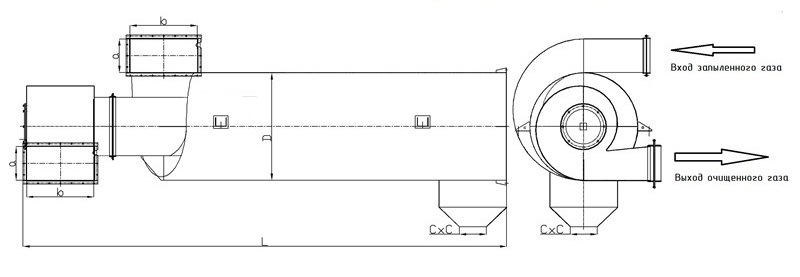

Циклоны в горизонтальном исполнении ЦДО-Г




Горизонтальный циклонГоризонтальный циклон














ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦИКЛОНОВ ЦДО-В-Г

Наименование

Производительность, м3

D

L

a

b

d

с

масса, кг

ЦИКЛОН ЦДО-В-Г-400

2300

400

1480

260

130

200

160

38

ЦИКЛОН ЦДО-В-Г-500

3500

500

1850

320

160

250

200

59

ЦИКЛОН ЦДО-В-Г-600

5000

600

2210

380

190

300

250

85

ЦИКЛОН ЦДО-В-Г-700

7000

700

2575

450

225

350

300

116

ЦИКЛОН ЦДО-В-Г-800

8500

800

2950

500

250

400

350

150

ЦИКЛОН ЦДО-В-Г-1000

12000

1000

3725

600

300

550

400

239

ЦИКЛОН ЦДО-В-Г-1100

16500

1100

4030

700

350

600

420

284

ЦИКЛОН ЦДО-В-Г-1200

19000

1200

4400

750

375

650

440

339

ЦИКЛОН ЦДО-В-Г-1300

21500

1300

5000

800

400

700

450

417

ЦИКЛОН ЦДО-В-Г-1500

27000

1500

5350

950

420

750

500

772

ЦИКЛОН ЦДО-В-Г-1600

30500

1600

5720

1000

450

850

550

886

ЦИКЛОН ЦДО-В-Г-1800

37500

1800

6250

1100

500

1000

600

1083

ЦИКЛОН ЦДО-В-Г-2000

46500

2000

6950

1250

550

1100

650

1338

ЦИКЛОН ЦДО-В-Г-2200

57000

2200

7600

1400

600

1200

700

1609

ЦИКЛОН ЦДО-В-Г-2400

66000

2400

8350

1500

650

1300

750

1929

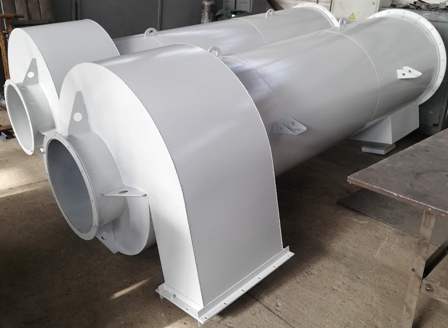

Циклоны в горизонтальном исполнении

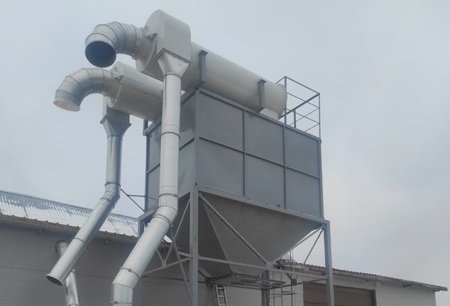

Циклоны в горизонтальном исполнении
