Фильтры ФС-3

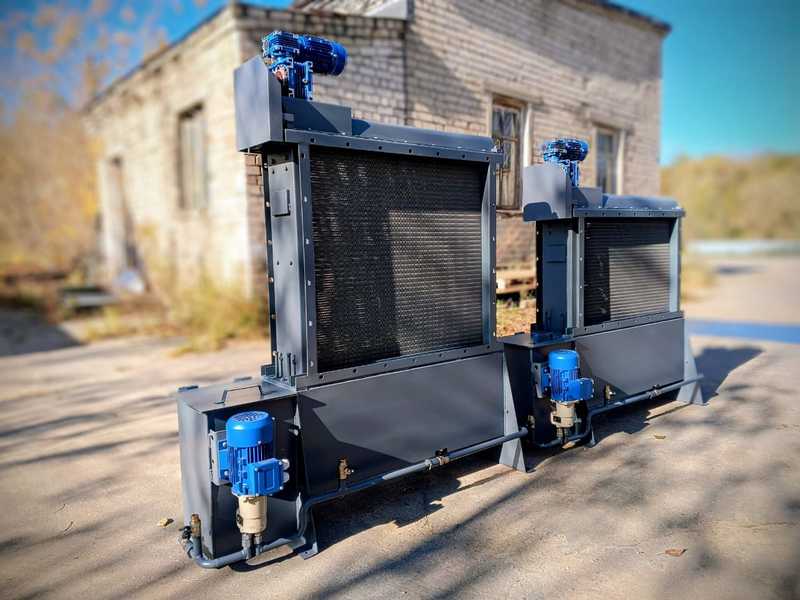

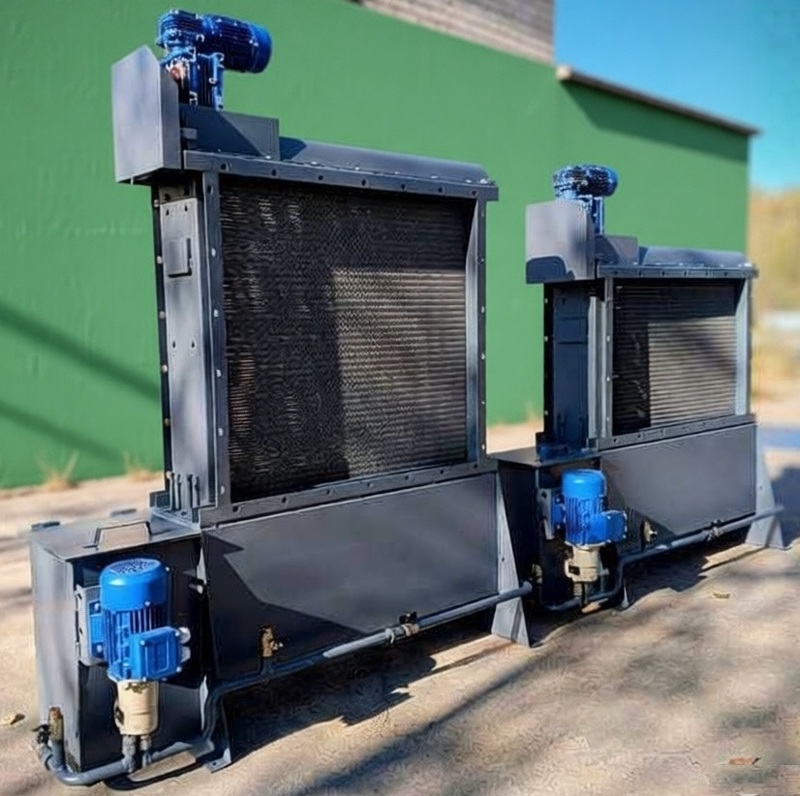

Фильтры воздушные масляные самоочищающиеся ФС-3
для кондиционеров КЦС.
Фильтры воздушные ФС-3 применяются в металлургической, горно-обогатительной, текстильной промышленности в составе центральных кондиционеров КЦС и приточных камера, а также используются отдельно.
Фильтры воздушные масляные самоочищающиеся предназначены для очистки воздуха, не содержащего волокнистой пыли, в системах кондиционирования и приточной вентиляции при запыленности воздуха до 10 мг/м3, а также для улавливания взрывоопасных пылей магния при обработки изделий из магния в самолетостроительной и иных отраслях.
Конструктивно фильтры состоят из корпуса, включающего бак для замасливается и блока фильтрующих панелей.
Степень очистки фильтров воздушных самоочищающихся зависит от дисперсности и концентрации пыли и составляет 90-98% для частиц крупнее 3 мкм, для более мелкой пыли эффективность снижается до 50-60%.
 |
 |
Технические характеристики фильтров воздушных самоочищающихся ФС-3
|
Наименование |
Произво-дительность , м3/час |
Тип кондиционера |
Нагрузка, м3/м2 |
фронтального сечения, м2 Площадь |
Кол-во масла, кг |
Мощность, кВт |
Масса, кг |
|
Фильтр ФС-3-10 |
10000 |
КЦС 10 |
10000 |
1,04 |
100 |
0,09 |
255 |
|
Фильтр ФС-3-20 |
20000 |
КЦС 20 |
10000 |
2,07 |
145 |
0,09 |
340 |
|
Фильтр ФС-3-31,5 |
31500 |
КЦС 31,5 |
10600 |
3,15 |
270 |
0,12 |
650 |
|
Фильтр ФС-3-40 |
40000 |
КЦС 40 |
10600 |
3,94 |
270 |
0,12 |
700 |
|
Фильтр ФС-3-63 |
63000 |
КЦС 63 |
10600 |
6,31 |
420 |
0,12 х 2 |
1030 |
|
Фильтр ФС-3-80 |
80000 |
КЦС 80 |
10600 |
7,88 |
420 |
0,12 х 2 |
1120 |
|
Фильтр ФС-3-125 |
125000 |
КЦС 125 |
10600 |
12,62 |
420 |
0,12 х 2 |
1400 |
|
Фильтр ФС-3-160 |
160000 |
КЦС 160 |
10600 |
16,76 |
420 |
0,12 х 2 |
1590 |
|
Фильтр ФС-3-200 |
200000 |
КЦС 200 |
10600 |
18,90 |
570 |
0,12 х 3 |
2090 |
|
Фильтр ФС-3-250 |
250000 |
КЦС 250 |
10600 |
23,64 |
570 |
0.12 х 3 |
2300 |
Габаритные размеры масленых фильтров ФС-3
|
Наименование |
В |
В1 |
В2 |
В3 |
А1 |
А2 |
Н |
|
Фильтр ФС-3-10 |
1553 |
940 |
828 |
1265 |
470 |
560 |
2007 |
|
Фильтр ФС-3-20 |
2380 |
1767 |
1655 |
1265 |
470 |
560 |
2007 |
|
Фильтр ФС-3-31,5 |
2430 |
1655 |
1655 |
2005 |
440 |
740 |
3075 |
|
Фильтр ФС-3-40 |
2430 |
1655 |
1655 |
2505 |
440 |
740 |
3575 |
|
Фильтр ФС-3-63 |
4182 |
3405 |
3405 |
2005 |
440 |
740 |
3075 |
|
Фильтр ФС-3-80 |
4182 |
3405 |
3405 |
2505 |
440 |
740 |
3575 |
|
Фильтр ФС-3-125 |
4182 |
3405 |
3405 |
4005 |
440 |
740 |
5075 |
|
Фильтр ФС-3-160 |
4182 |
3405 |
3405 |
5005 |
440 |
740 |
6075 |
|
Фильтр ФС-3-200 |
5935 |
5155 |
5155 |
4005 |
440 |
740 |
5075 |
|
Фильтр ФС-3-250 |
5935 |
5155 |
5155 |
5005 |
440 |
740 |
6075 |
Замасливатели для масленых фильтров.
|
№ |
Замасливатель |
Температурные границы применения, 0С |
Температура вспышки, 0С |
|
|
верхняя |
нижняя |
|||
|
1 |
Масло висциновое |
35 |
-15 |
--- |
|
2 |
То же с депрессатором АзНИИ |
35 |
-25 |
165 |
|
3 |
Масло индустриальное 12 |
20 |
-20 |
165 |
|
4 |
Масло индустриальное 40 |
30 |
-10 |
170 |
|
5 |
Масло парфюмерное |
25 |
-25 |
160 |
|
6 |
Масло трансформаторное |
5 |
-35 |
147 |
|
7 |
Масло МК-8 |
10 |
-30 |
135 |
|
8 |
Масло приборное МВП |
-15 |
-50 |
127 |
|
9 |
Водно-глицериновый раствор 80% |
35 |
-15 |
--- |
|
10 |
Водно-глицериновый раствор 70% |
35 |
-15 |
--- |
|
11 |
Водно-глицериновый раствор 60% |
20 |
-30 |
--- |
|
12 |
Полиметилсилоксановая жидкость ПМС-200 |
50 |
-50 |
300 |
Фильтры воздушные самоочищающиеся: КДМ-1006, КДМ-2006, КДМ-4006 - 24006.
Производитель оставляет за собой право вносить изменения в конструкцию изделия, не ухудшающие его потребительских свойств.
